La piattaforma GIS utilizzata per la gestione dei dati e’ quella ESRI, gia’ utilizzata oltre che dalla Regione Emilia Romagna, da tutte le Province e gran parte dei Comuni della Regione.

Nucleo centrale del progetto è il servizio Indic'è, un repertorio delle basi informative, complete di metadati e strutture, che consente di effettuare ricerche evolute e complesse, integrando dati ed informazioni di diversa natura (geografici, normativi e procedurali) e provenienza. Il servizio, derivato da una personalizzazione del “ESRI metadata explorer” finalizzato al supporto del bilinguismo, e’ stato sviluppato in Java Script. Le funzioni tipiche dell’explorer, quali la ricerca, sono state in alcuni casi integrate con ulteriori campi, per consentire la localizzazione piu’ puntuale attraverso la selezione di piu’ parametri.

Altro elemento innovativo ed indispensabile per il trattamento dei dati,e soprattutto delle informazioni a questi connesse, e’ stato lo sviluppo di una “estensione” di ArcView 8, in linguaggio Visual Basic. Dall’analisi era infatti risultato che la pubblicazione dei metadata, secondo lo standard europeo ISO, non sarebbe stata sufficiente e soprattutto esauriente per la usabilita’ dei dati messi a disposizione. Per contro non sembrava confacente l’utilizzo dello standard americano FGDC.

E’ stato deciso pertanto di utilizzare lo standard europeo, integrato con parti utilizzate dall’FGDC, finalizzate alla pubblicazione della Struttura e del dizionario dati, oltre ad altre informazioni ritenute necessarie.

Per la visualizzazione e la gestione dei dati geografici reperibili dal repertorio realizzato all’interno dell’Indic'è, sono in avanzato stato di sviluppo le nuove applicazioni gis, ed alcune funzionalità complementari, destinate ad arricchire e valorizzare ulteriormente il contenuto informativo del Portale. In particolare sono gia’ implementate,utilizzato il framework mapAccel, la interfaccia map@PRG per la consultazione degli strumenti urbanistici, map@PTCP, di prossima realizzazione map@FAUNO per la pubblicazione del piano faunistico provinciale, e via via verranno pubblicati tutti gli strumenti di pianificazione delle Amministrazioni che parteciperanno al progetto SisTeMoNet.

In fase di approntamento e’ anche la CGU, carta geografica unica, progetto della Regione Emilia Romagna, base topografica di riferimento per tutte le informazioni territoriali, che contempla in particolare oltre all’aggiornamento speditivo della CTR-Carta Tecnica Regionale, anche la informatizzazione della numerazione civica, elemento chiave per tutte le ricerche territoriali.

tecnology_2.jpg A tuttoggi l’Ufficio Sistema Informativo Territoriale, preposto alla progettazione e sviluppo del progetto Sistemonet, finanziato anche con i fondi per la attuazione del Piano Telematico della Regione Emilia Romagna, e’ impegnato nella realizzazione delle attività sopra menzionate. Il lavoro viene svolto dal personale dell’Ufficio, in collaborazione con il personale operativo dei Servizi di volta in volta titolari o gestori dei dati stessi.

Sono state definite delle modalita’ standard di rappresentazioni dei metadati e strutture logiche dei dati, per i diversi strati tematici. In attesa del completamento del portale per i dati geografici, di cui al punto 3), i dati vengono archiviati su un elaboratore (server dati), e resi disponibili a tutti gli utenti della Provincia, attraverso la rete telematica.

Proprio per quanto attiene la realizzazione del portale si sono approntati:

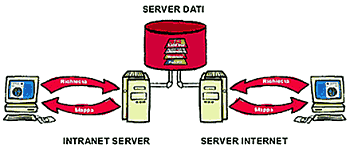

  • L’hardware: l’architettura è di tipo client-server. In considerazione della ottimizzazione dell’utilizzo delle risorse, nel rispetto dei requisiti per la sicurezza, e nella logica di sviluppo dei sistemi che prevedono la univocita’ e non la duplicazione dei dati, vengono utilizzati tre server: 1 server dati, e rispettivamente uno per Internet ed uno per Intranet. Ovviamente ciascuno dovra’ essere corredato dal software necessario;
  • Il software applicativo: per la pubblicazione delle informazioni geografiche, considerati gli sviluppi dei progetti regionali in materia, visto l’offerta sul mercato, le condizioni interne alla Provincia in merito a prodotti ormai divenuti standard, investimenti fatti sia per l’acquisto delle licenze, ma anche nel personale e nella sua formazione, deve necessariamente diessere in grado di fornire prestazioni soddisfacenti sia per funzioni, sia per velocita’ di esecuzione; di avere una diffusione sul mercato in termini di rivenditori e di sviluppatori di personalizzazioni e applicazioni, che ne garantiscano una pluralita’ di possibili partner tecnologici e una prospettiva in termini si supporto e di evoluzione; di rispettare gli standard de facto per le Amministrazioni locali; diconsentire l’utilizzo di interfacce ed utility, senza necessita’ di modificare la struttura dei dati. Tenuto conto di quanto definito, si e’ ritienuto opportuno utilizzare i software ArcSDE e ARCIMS per la pubblicazione dei dati cartografici in rete, Oracle per lo sviluppo della banca dati.

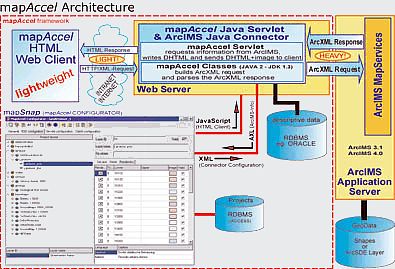

  • Interfacce ed utility: utilizzo di tool, che ottimizzino lo sfruttamento delle risorse hardware lato server, per consentire l’accesso a client con dotazioni di minima molto limitate anche per dimensionamento, ed in particolare “il framework mapAccell”. MapAccel è una soluzione che consente, partendo dalla definizione di un servizio di mappaggio, di costruire client HTML per la consultazione interattiva dei geodati senza (o riducendo al minimo) la necessità di programmare. MapAccel è basato su un framework (mapJ - mapAccelConnector) estensibile che semplificano l’accesso ad ArcIMS, affiancato da un wizard configuratore (mapSnap) che permette di definire in modo visuale le caratteristiche dell’applicazione da realizzare e al termine, di generare l’applicazione stessa.
Ecco alcuni punti che ci hanno indotto a scegliere mapAccel:
  • Configurazione e generazione di applicazioni anche complesse grazie al wizard configuratore mapSnap;
  • Generazione di client HTML estremamente leggeri grazie all’elaborazione delle richieste totalmente server-side permettendo l’utilizzo delle applicazioni anche attraverso connessioni low-cost.
  • Legenda contestuale e dinamica, riporta dinamicamente solo le singole categorie effettivamente in uso nel riquadro di mappa attuale;
  • Gestione contemporanea di più lingue;
  • Gestione flessibile di gruppi di temi e di temi composti da un numero illimitato di datasets fisici anche di differente geometria (mix di punti, linee, poligoni);
  • Identify mediante 'drilldown' automatico attraverso i temi composti;
  • Estensibile e customizzabile ;
  • Integrazione con banche dati relazionali (p.es. ORACLE)
  • Possibilità di digitalizzazione di geodati online via web (punti, linee, poligoni);
  • Indipendenza dalle piattaforme server : serverside puro Java;
  • Supporto dei browser più diffusi;
  • Adesione ai più diffusi standard di mercato: Java, XML, CSS.
